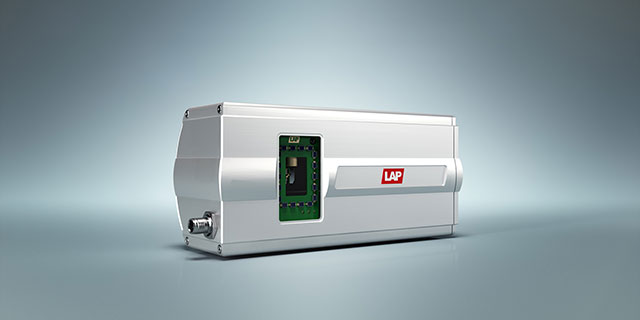

CAD-PRO LAP laser – Hệ thống máy khắc bằng tia laser cho ngành công nghiệp loại nhỏ

Hệ thống chiếu tia laser cho ngành công nghiệp và doanh nghiệp nhỏ

Tránh sai sót khi đo và đánh dấu thủ công mất thời gian. Máy chiếu laser CAD-PRO loại bỏ sự cần thiết đối với chúng và chiếu dữ liệu CAD của bạn đúng với tỷ lệ thành các đường laser có thể nhìn thấy trên bề mặt 2D và 3D, nhanh chóng, chính xác và có thể tái tạo. Cho dù trong sản xuất composite, xây dựng nhà tiền chế hay sản xuất bộ phận bê tông đúc sẵn, hãy sử dụng hệ thống chiếu tia laser CAD-PRO để căn chỉnh và định vị phôi của bạn với độ chính xác đến từng milimet. Tăng chất lượng và độ tin cậy của quy trình bằng cách giảm khuyết tật xuống 0 và đáp ứng 100% yêu cầu chất lượng.

Số liệu quan trọng

8500 hệ thống đang sử dụng
3 màu chiếu
3 các lớp năng lượng laser
> 30000 giờ sử dụng

Đặc trưng

Kích thước nhỏ, trọng lượng nhẹ

CAD-PRO của LAP chỉ nặng 3kg, làm cho nó trở nên nhẹ trong số các máy chiếu laser. Xử lý mọi loại nhanh chóng và đơn giản, từ lắp đặt đến thay thế đến vận chuyển.

Phép chiếu nhiều màu

Máy chiếu laser CAD-PRO có thể chiếu đồng thời ba màu. Bất kỳ loại đường nào cũng có thể được hiển thị – đường viền, đường thẳng, đường cong, biểu tượng, chữ tượng hình, văn bản.

Nâng cao tuổi thọ

Máy chiếu laser CAD-PRO sử dụng laser diode với tuổi thọ lên đến 30.000 giờ hoạt động. Đó là hơn ba lần so với nguồn laser DPSS. Tuổi thọ lâu dài này mang lại cho bạn mức độ an toàn đầu tư cao.

Kiểm soát kỹ thuật số

Bộ truyền động cho gương quay trong máy chiếu laser CAD-PRO được điều khiển kỹ thuật số giúp loại bỏ các lỗi của hệ thống tương tự, như độ lệch nhiệt và tính nhạy cảm của mạch điều khiển EMP.

Kết nối dễ dàng

Máy chiếu laser tiện dụng này nổi bật với kích thước nhỏ gọn và lắp đặt đơn giản. CAD-PRO gắn vào một ngàm xoay và được giữ cố định bằng vít Allen. Chỉ có một cáp duy nhất được kết nối.

Chính xác

Máy chiếu laser CAD-PRO đạt độ chính xác đường nét ± 0,2 mm trên mét khoảng cách của máy chiếu từ bề mặt. Các mô hình có độ chính xác cao cho các ứng dụng đòi hỏi độ chính xác cao có thể đạt được độ chính xác ± 0,06 mm / m.

Chiếu tia laze hoạt động như thế nào?

Máy chiếu laser CAD-PRO chứa một hoặc hai nguồn laser, một số gương và lăng kính, hai điện kế có trục vuông góc với nhau, một hệ thống làm mát và cơ khí và điện tử để xử lý và xử lý tất cả những điều này.

Mỗi nguồn laser tạo ra một điểm được hội tụ và hướng đến gương điện kế đầu tiên. Chiều dao động của điện kế xác định trục thứ nhất của vùng hình chiếu. Nếu bạn chỉ sử dụng một nguồn laser – màu đỏ hoặc xanh lá cây – bạn sẽ nhận được màu tương ứng. Nếu bạn chồng lên cả hai chùm tia, bạn sẽ có một điểm màu vàng.

Gần gương thứ nhất, điểm laser chạm vào gương thứ hai, lớn hơn một chút. Nó thêm trục thứ hai vào chuyển động của điểm bằng cách làm lệch nó theo hướng vuông góc với điện kế thứ nhất.

Nếu bạn di chuyển vị trí dọc theo một loạt các vị trí xác định trong một đường thẳng hoặc đường cong, bạn có thể thấy một đường viền. Sự chuyển động của điểm laser chỉ phải đủ nhanh để tạo ra hình ảnh mà mắt người cảm nhận được dưới dạng đường thẳng hoặc đường cong. Điều này có nghĩa là khoảng 25 chu kỳ mỗi giây, tùy thuộc vào ánh sáng xung quanh.

Vì chùm tia laze không thể dừng hoặc kết thúc giữa không trung, bạn cần một bề mặt để xem hình chiếu. Nếu bề mặt này không có hình dạng hoặc vị trí chính xác được cung cấp trong dữ liệu CAD, thì phép chiếu có thể chính xác 100 phần trăm nhưng vẫn ở vị trí sai. Hiệu chuẩn chính xác, dữ liệu CAD đáng tin cậy và các bề mặt hoặc công cụ khớp chính xác với dữ liệu CAD là nguyên tắc cơ bản của mỗi tác vụ chiếu đối với máy chiếu mẫu laser này.
